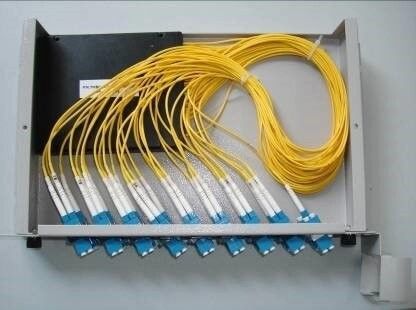

Tipo de quadro divisor ótico do divisor da fibra ótica com os conectores do SC UPC
Descrição do produto
O divisor planar do circuito do Lightwave (PLC) é um divisor do poder baseado na placa de base do vidro de silicone. Há dois tipos de divisores do PLC que é 1xN e 2xN. Divide sinais uniformemente óticos de uma ou dois entradas às saídas múltiplas. O divisor pode ser operado no sentido reverso para combinar sinais múltiplos em uma fibra ou em duas fibras. A numeração é etiquetada com a marcação permanente em cada saída para facilitar a identificação portuária.
Parâmetro técnico
| Nome do produto | Tipo de produto | Tamanho (altura) da profundidade x da largura x milímetro |
| caixa 1.5U do divisor do quadro de 19 polegadas | PLC321 (SC) | 487×250×65.5 |
| caixa 1.5U do divisor do quadro de 19 polegadas | PLC321 (FC) | 487×250×65.5 |
| caixa 1.5U do divisor do quadro de 19 polegadas | PLC321 (LC) | 487×250×65.5 |
características 2×N óticas do divisor ótico do PLC
| Parâmetro | Unidade | Posicione | ||||||
| 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | 2×128 | ||
| Largura de banda de trabalho | nanômetro | 1260~1610 | ||||||
| Perda de inserção | DB | ≤4.0 | ≤7.5 | ≤10.8 | ≤14.1 | ≤17.4 | ≤20.4 | ≤24.0 |
| Perda relacionada da polarização | DB | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.5 | ≤0.5 |
| uniformidade | DB | ≤0.8 | ≤0.8 | ≤0.8 | ≤1.0 | ≤1.5 | ≤2.0 | ≤2.0 |
| Perda de retorno | DB | ≥55 | ||||||
| diretividade | DB | ≥55 | ||||||
| temperatura do trabalho/armazenamento | ℃ | -40~+85 | ||||||
características 1×N óticas do divisor ótico do PLC
| Parâmetro | Unidade | Posicione | ||||||
| 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 | ||
| Largura de banda de trabalho | nanômetro | 1260~1610 | ||||||
| Perda de inserção | DB | ≤3.8 | ≤7.2 | ≤10.5 | ≤13.8 | ≤17.1 | ≤20.1 | ≤23.7 |
| Perda relacionada da polarização | DB | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 |
| uniformidade | DB | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.5 | ≤2.0 | ≤2.0 |
| Perda de retorno | DB | ≥55 | ||||||
| diretividade | DB | ≥55 | ||||||
| temperatura do trabalho/armazenamento | ℃ | -40~+85 | ||||||
Nossos produtos são vendidos em todo o mundo. Você pode ter certeza de todo o processo de nossos produtos.
